詳細情報 |
|||
容量: | 400のt/h | 名前: | チェーン・バケットの荷役 |
---|---|---|---|
ペンキ: | PPG | 色: | 黄色 |
利点: | 高性能 | 構造: | 炭素鋼 |
材料: | 石炭 | DFT: | 185um |
ハイライト: | 石炭のチェーン・バケットの荷役,石炭によって発射される貨車の荷を下すこと,軌道車ワゴン荷役 |
製品の説明

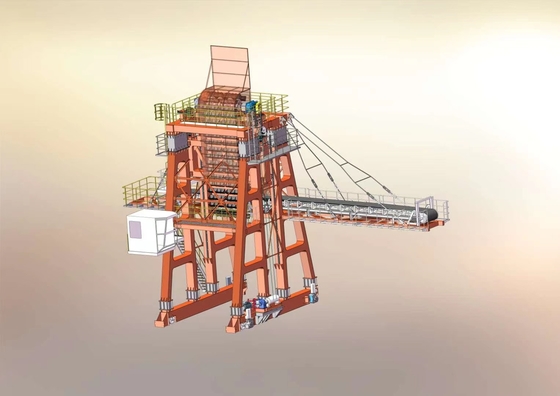

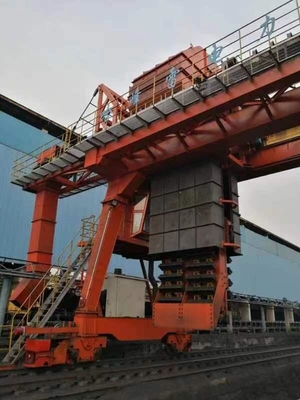

石炭の火力量の会社のための石炭の荷を下すためにチェーン・バケットの荷役の荷を下すワゴン
1.導入
十分に封じられた箱構造は採用される。鉄骨構造はQ345Bから成っている。移動の構造は1つの減力剤に付きスーツのタイプ3つ、4組のトロリー タイプ、および8つの移動の車輪を採用する。走行のためのVFDのドライブとの630mmの直径が付いている車輪。1 VFDは固定して移動するために4組のモーターを制御する。
チェーン・バケットのメカニズムは錠装置および連結の防御装置を与えられる。
装置の錠:バケツ エレベーターが限られた位置に上がるとき、錠装置は自動的に活動化させひっくり返るメカニズムの重量はブレーキの故障によるバケツの持ち上がるメカニズムの滑走によって引き起こされる死傷者および機器損傷の事故を防ぐことができる耐えられ鋼線ロープの耐用年数をできる油圧押し棒のメカニズムを通して錠装置によってまた拡張。
連結の防御装置:バケツ エレベーターが限界の位置に上がる場合、信号は自動的に荷役は働いているかどうか、そして場所を書き入れることができるかどうか識別するために列車の運転者を促進できる緑を回す、
チェーン・バケットの石灰岩の荷役にまた柵クランプと移動のメカニズムの間のかみ合い、ベルト・コンベヤーとダンプカーのメカニズムの間のかみ合い、鎖のエレベーターの石灰岩の荷役は安全な環境の状態で保障し、操作率を一年中はたらくことを改善できる主力供給(すなわちドアは閉め主力供給は供給することができない)ある、そして手術室のドアの間のかみ合いのような他の連結の保護が。
チェーン・バケットの底はだけでなく、完全に材料をきれいにすることができるまた決してワゴンを傷つけるために装備されていない大きいスクレーパーの鎖の防御装置が。チェーン・バケットが働いているとき、スクレーパー装置は材料の摩擦の役割を担う。スクレーパー材料は16Mn、材料の余剰をできるだけ減らし、労働者の労働の強度を減らすためにである。排出率は99%および残りの材料がより少しより1トンであるより大きい。
チェーン・バケットの歯は通常の耐久力のある版によって比較される3-4回までに耐用年数を高める物質的な60Si2Mn合金の耐久力のある版から成っている。
チェーン・バケットの荷役のための電装品はシュナイダーすべてのSiemens、ABBまたはプロダクトである。断熱材材料およびエアコン(ブランド:Greeはオペレータ タクシーで)使用される。和らげられたガラスは電算室で使用され、電気ワイパーは、オペレータ身に着けられているタクシーの環境が快適の。
2.チェーン・バケットの石灰岩の荷役の指定
仕事の義務:頑丈な3転位1年ごとの365days
容量の荷を下すこと:350t/h
柵の間隔:6000mm
電源:ケーブル巻き枠(力)、200以下
力:380-400V
頻度:50Hz
率の荷を下すこと:≥95%
消費力:145KW
3. 他の変数
3.1走行のmechansim:8つの車輪および4人の運転者。
モーター モデル:YX3-132
力:7.5KW×4
速度:1450r/min
VFDの力:頑丈な30KW (Seimens/ABB)
ギヤ減力剤モデル:堅い歯の減力剤シリーズ(Flender/SEW)
移動速度:1.9~20m/min (VFD)
車輪のDia:Φ630mm
いいえ車輪の:8
最高の車輪圧力:15t
柵の間隔:6000mm
3.2. バケツ エレベーター
モーター モデル:YZ225M-
力:30KW×2台
堅い歯の減力剤モデル:ZQA500-3/4-15.75 (SEW/Flender)
比率:15.75
速度(チェーン速度):95.7m/min
バケツの容積:43L
バケツの幅:1100mm
タイプの鎖:2列軍タンク鎖
ピッチT203mm
仕事の義務:頑丈
3.3ウィンチの風上に出ること
モーター モデル:YZ225M-8
力:22KW
速度:750r/min
ギヤ減力剤のタイプ:ZQA650-48.57-8
比率:48.57
ウィンチの速度:V=2.37m/min
3.4のベルト・コンベヤーは片持梁に取付けた
ベルト・コンベヤー:排出する1つの方法
伝動装置:YDΦ630-1000-2.5
力:15KW
くねりの滑車:Φ500
速度:V=3.15m/s
幅:B=1000mm
容量の運搬:Q=800t/h
ベルト・コンベヤーの洗剤:刃はポリウレタンから成っている
主要なtechanical日付のテーブル
記述 | 変数 | 単位 |
材料 | 石灰岩、石炭 | |
密度 | 0.8~2.5 | t/m3 |
粒度 | <100> | mm |
湿気 | <15> | % |
容量の荷を下すこと | ~350 | t/h |
移動速度 | 20 | m/min |
柵のスパン | 6 | m |
