詳細情報 |
|||
| 容量: | 300のt/h | プロダクト: | チェーン・バケットの荷役 |
|---|---|---|---|
| 絵画: | HEMPEL | 色: | 黄色 |
| 利点: | 低い維持 | 特性: | 信頼できる |
| 利点: | 高性能 | DFT: | 180um |
| ハイライト: | 軌道車のチェーン・バケットの荷役,石灰岩の軌道車の荷役,移動式チェーン・バケットの荷役 |
||
製品の説明

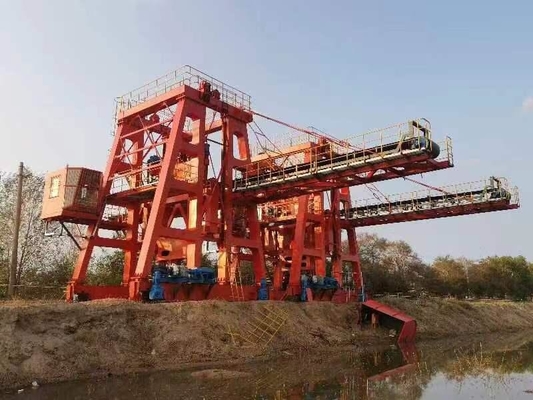

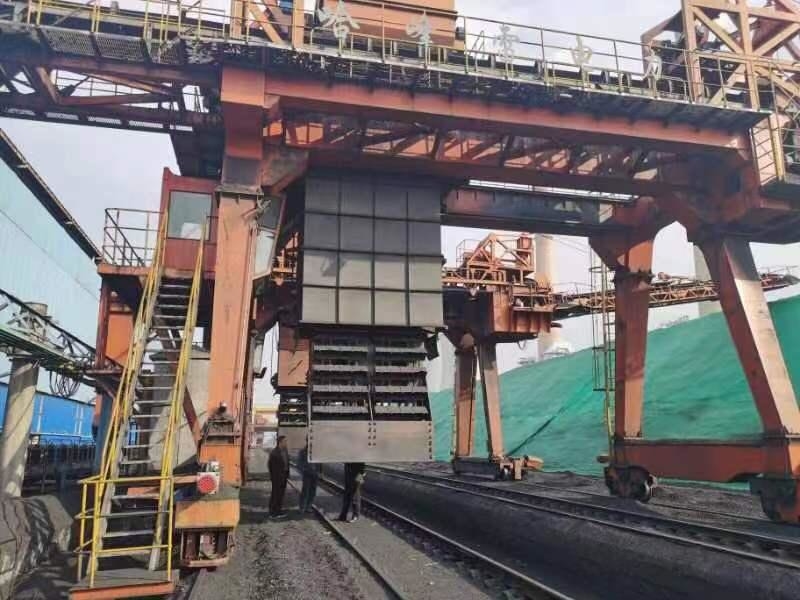

軌道車から荷を下す石灰岩のためのチェーン・バケットの荷役
1.概要
1.1指定は装置の機能、性能、構造、設計、製造業、取付け、および依託のための技術的要求事項を示した。それは石灰岩の荷を下すことに適用する。
1.2指定は最低の技術的要求事項を示し、すべての技術的詳細を指定しない。製造業者は技術仕様および関連した国内外の産業基準の条件を満たす該当のサービスおよび良質プロダクトを提供するために保証する。製造業者はまた安全および環境保護と関連していた国民の必須の標準の条件を満たす。
2.チェーン・バケットの石灰岩の荷役の指定
仕事の義務:頑丈な3転位1年ごとの45days
容量の荷を下すこと:300t/h
柵の間隔:6000mm
電源:ケーブル巻き枠（力）、200以下
力:380-400V
頻度:50Hz
率の荷を下すこと:≥95%
消費力:145KW
3. 他の変数
3.1走行のmechansim:8つの車輪および4人の運転者。
モーター モデル:YX3-132
力:7.5KW×4台
速度:1450r/min
VFDの力:頑丈な30KW （Seimens/ABB）
ギヤ減力剤モデル:堅い歯の減力剤シリーズ（Flender/SEW）
移動速度:1.9~20m/min （VFD）
車輪のDia:Φ630mm
いいえ車輪の:8
最高の車輪圧力:15t
柵の間隔:6000mm
3.2. バケツ エレベーター
モーター モデル:YZ225M-
力:30KW×2台
堅い歯の減力剤モデル:ZQA500-3/4-15.75 （SEW/Flender）
比率:15.75
速度（チェーン速度）:95.7m/min
バケツの容積:43L
バケツの幅:1100mm
タイプの鎖:2列軍タンク鎖
ピッチT203mm
仕事の義務:頑丈
3.3ウィンチの風上に出ること
モーター モデル:YZ225M-8
力:22KW
速度:750r/min
ギヤ減力剤のタイプ:ZQA650-48.57-8
比率:48.57
ウィンチの速度:V=2.37m/min
3.4のベルト・コンベヤーは片持梁に取付けた
ベルト・コンベヤー:排出する1つの方法
伝動装置:YDΦ630-1000-2.5
力:15KW
くねりの滑車:Φ500
速度:V=3.15m/s
幅:B=1000mm
容量の運搬:Q=800t/h
ベルト・コンベヤーの洗剤:刃はポリウレタンから成っている
主要なtechanical日付のテーブル
| 記述 | 変数 | 単位 |
| 材料 | 石灰岩、未加工石炭 | |
| 密度 | 0.8~2.5 | t/m3 |
| 粒度 | <>100 | mm |
| 湿気 | <>15 | % |
| 容量の荷を下すこと | ~300 | t/h |
| 移動速度 | 20 | m/min |
| 柵のスパン | 6 | m |
