詳細情報 |
|||
記述: | ねじ船の荷役 | 絵画: | PPG |
---|---|---|---|
色: | 黄色 | 容量: | 200のt/h |
鉄骨構造: | 良質の鋼鉄 | 溶接: | マニュアル |
NDT: | UT | 利点: | 低い維持 |
ハイライト: | PPGの連続的な船の荷役,セメントねじ船の荷役の荷を下すこと,システムの荷を下す200のT/Hの船 |
製品の説明

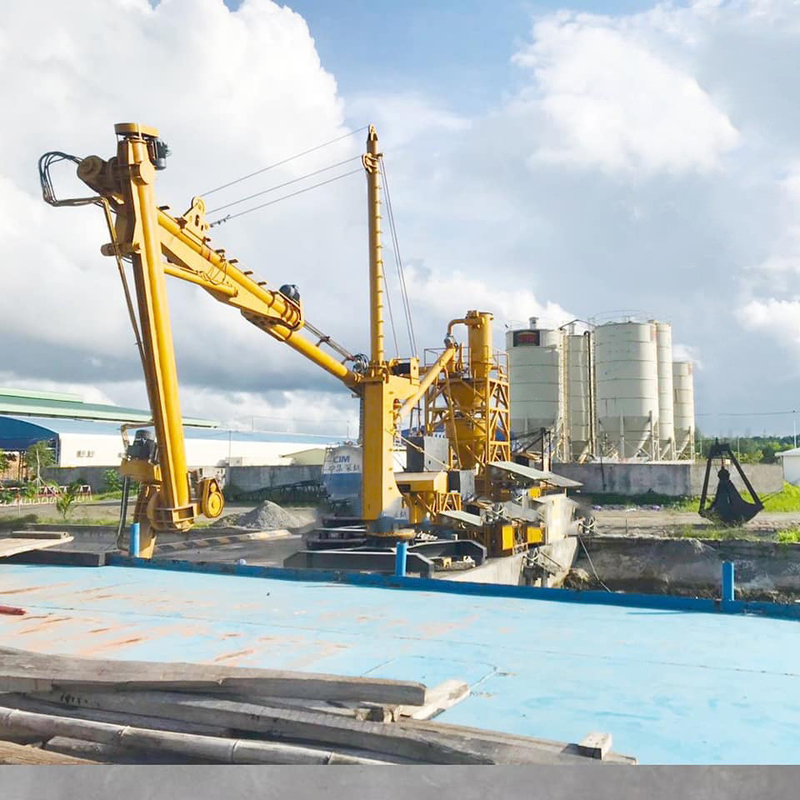

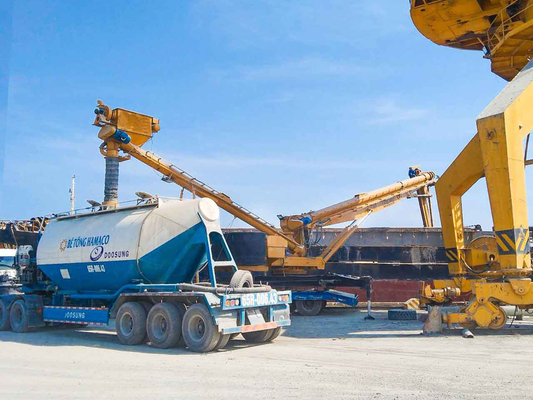

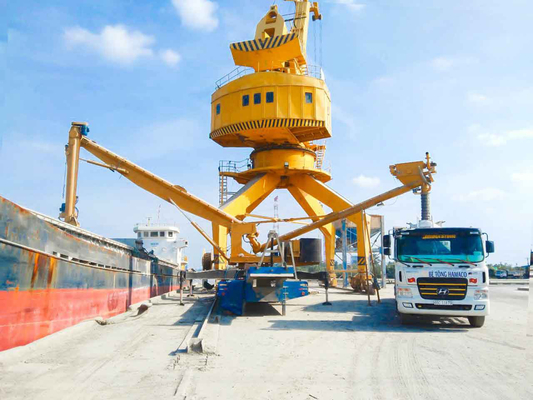

静止したネジ式はトラックで運ぶために容器からのセメントの荷を下すための船の荷役を続ける
静止したネジ式船の荷役は容器からのまたはトラックへのセメントか穀物の荷を下すために支えるために特に設計されている。
技術的な典型的な指定
モデル | LC60 | LC100 | LC150 | LC200 | LC300 |
評価される容量t/h | 60 | 100 | 150 | 200 | 300 |
動力源 | 380v 50hz | ||||
総力kw | 53 | 70 | 86 | 121 | 159 |
L1 | 7 | 8 | 9 | 10 | 11 |
H1 | 6 | 7 | 8 | 9 | 10 |
横の振動角度 | ±30°≥@≥40° | ||||
縦の振動角度 | ±30°≥@≥40° | ||||
振動角度 | 270° | ||||
全体寸法L*W*H | 12.5*3*8.5 | 13.5*3*9.5 | 14.5*3.5*10.5 | 15.5*4.4*11.5 | 15.5*4.4*11 |
基礎サイズ | 1.75*1.75 | 1.75*1.75 | 1.85*1.85 | 1.95*1.95 | 2.0*2.0 |
主要なコンポーネント
1.screwコンベヤー | |
L1:ねじコンベヤー | dimeter:325mmの長さ3mの壁厚さ8mmのモーター22KWの中国軸受け:UCFC:日本 |
L2:ねじコンベヤー | dimeter:355mmの長さ5mの壁厚さ10mmのモーター22KWの中国軸受け:UCFC日本 |
L3:ねじコンベヤー | dimeter:トラックで、L3 377mmの長さ10m (:11m)、壁厚さ10mmのモーター30KWの中国軸受け:UCFC日本 |
L4:ねじコンベヤー | dimeter:508mmの長さ11mの壁厚さ8mmのモーター37KW、中国。軸受け:UCFC日本 |
1.2)物質的な開拓の頭部 | 油圧モーター、陶磁器 |
回転装置 | |
1.1)回転軸受け:1 | |
1.2)回転の運転者 | |
1.3)Connetor |
L1、L2:1、 L2、L3:1、 L3およびフレーム:1 フレームおよびL4:2 |
油圧部品 | |
水圧シリンダ、油圧ポンプ、電磁弁、(台湾中国)油圧モーター11kw、(台湾中国) | |
電気キャビネット サイズ:1000x1000x250mm 力:180KW |
|
リモート・コントロール無線電信(台湾中国) |
