詳細情報 |
|||
| 記述: | ねじ船の荷役 | 絵画: | Jotun |
|---|---|---|---|
| 色: | 青 | 容量: | 150のt/h |
| 鉄骨構造: | 良質の鋼鉄 | 溶接: | GMAW |
| NDT: | UT | 利点: | 低い維持 |
| ハイライト: | ネジ式連続的な船の荷役,トラックのシャーシの連続的な船の荷役,システムの荷を下す自走式の船 |
||
製品の説明

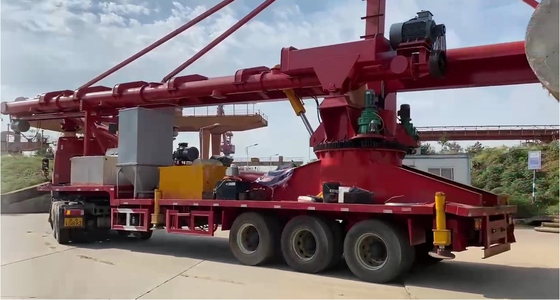

ネジ式移動はトラックのシャーシが付いている船の荷役を続ける
ネジ式船の荷役は自走式の、修理された、および浮遊タイプに全機械が動かすことができるおよび設置位置ことができるかどうかによって分ける。それらは別の波止場のローディングおよびプロセス システムを荷を下すために適している。
自走式ねじ船の荷役は波止場の前部で置かれるトラックに沿って歩くことができる移動のメカニズムによって特徴付けられる。それは遠洋航海の船の貨物把握の荷を下す歩くこと、回転、ピッチおよび振動の協同を使用する。波止場の海岸線へベルト・コンベヤーの平行へ荷を下すことに加えて、排出された材料はまた直接貯蔵のヤードに材料を送るためにガントリーの端に蝶番ポイントのまわりで投げることができるベルト・コンベヤーに移すことができる。
自走式ねじ船の荷役は縦の波止場の壁が付いている沿岸および内陸部の港のために適している。ターゲット船はさまざまなバルク貨物船である。セメント、化学肥料、穀物および石炭のようなバルク貨物のための特別な波止場の荷を積み、荷を下すプロセス システムでは、自走式ねじ船の荷役に多くの巧妙な経験があり、ますます装置の荷を下す経済的で、有効な船であると証明した。自走式ねじ船の荷役はまた発電所の波止場の操作の荷を下す石炭で加えられた。
技術仕様
| セメントのためのLX150ねじ船の荷役 | ||||||||||||||
| いいえ | 記述 | spec | qty | 製造業者 | 注目 | |||||||||
| 1 | 横のねじコンベヤーの部品 | モーター | 45Kw | 1 | 中国 | |||||||||
| 掛かること | 合金 | 3 | ||||||||||||
| 横のねじコンベヤー | Φ377*15000mm | 1 | 中国 | |||||||||||
| 注目:合金の掛かる関係の、高い運搬の効率採用、分解検査すること容易な非常に低い故障率、安全、信頼できる。 | ||||||||||||||
| 2 | 縦ねじコンベヤーの部品 | モーター | 37KW | 1 | 中国 |
|
||||||||
| 掛かること | 合金 | 2 | ||||||||||||
| 縦ねじコンベヤー | Φ377*8000mm | 1 | 中国 | |||||||||||
| 回転軸受け | 010.25.450 | 3 | 中国 | |||||||||||
| 回転の運転者 | 油圧 | 1 | 中国 | |||||||||||
| 注目:強制供給、大きい充填率、妨害無しおよびよい吸引効果。 | ||||||||||||||
| 3 | 横の回転装置 | 回転の運転者 | LYHZ-16000 | 1 | 中国 | |||||||||
| 回転軸受け | QN1400.40 | 1 | 中国 | |||||||||||
| 回転の単位 | 1 | |||||||||||||
| 注目:自由な360°滑らかにおよび信頼できる。 | ||||||||||||||
| 4 | 油圧装置 | 水圧シリンダ1 | 1 | 中国 | Huade | |||||||||
| 水圧シリンダ2 | 2 | 中国 | ||||||||||||
| HPU | 15KW | 2 | 中国 | |||||||||||
| シリンダーのための棚 | 3 | |||||||||||||
| 注目:リモート・コントロールの維持への滑らかのstepless動き、操業および信頼できるおよび容易。 | ||||||||||||||
| 5 | 電気システム | 電気キャビネット | SU 304 |
動力源からキャビネットに接続するケーブルは含まれていない。
|
||||||||||
| 電装品 | 1 | シュナイダー | ||||||||||||
| 無線リモート・コントロール | 1 | 台湾（中国） | ||||||||||||
| ケーブル | YC、YZ | 1 | 中国 | |||||||||||
| 注目:無線リモート・コントロール、1つの主スタート/ストップ、欠陥徴候および警報、容易な操作およびより少ない維持。 | ||||||||||||||
| 6 | Extensionstabilizerの足 | 安定装置の足 | 鉄骨構造 | 4 | ||||||||||
| 望遠鏡ブーム | 4 | |||||||||||||
| 縦シリンダー | 4 | |||||||||||||
| 望遠鏡シリンダー | 4 | |||||||||||||
| 注目:上がり、下がること容易丈夫、安定した。隠された、美しい出現は折り。 | ||||||||||||||
| 7 | 出口ねじコンベヤー | ねじコンベヤー | Φ377X9000mm | 1 | ||||||||||
| モーター | 30KW | 1 | 中国 | |||||||||||
| 油圧装置 | ||||||||||||||
| countweight | 具体的 | |||||||||||||
| 注目:落下、左右の回転、容易なドッキング、容易な操作は上がり、 | ||||||||||||||
| 8 | 塵のコントローラー | DW-32 | 1 | 4KW | 脈拍 | |||||||||
| 注目:タンク トラック運転手の塵の出口から取除かれる塵を集める | ||||||||||||||
|
合計金額:153600米ドル（FOB上海の港中国） 妥当性30日 製造業者はインストール手順を出し、依託している取付けることのための所有者に協力する。バイヤーは往復の切符および調節の場所サービスが必要としたときに支払をするべきである。バイヤーはクレーン、用具を準備することべきで、仕事を修飾する。 |
||||||||||||||
|
長さ（外径） 12m （設計に従う特定の長さ）の貨物プラットホーム1.15mのX幅（外径）の3m X高さ 主要な縦方向ビーム500mmの上部の翼の版18mmの低い翼の版20mmの網の版10mmの物質的なQ345マンガンの版。 手で溶接される副ビーム250#のI型梁は（物質的なT700およびQ345）より強い、終了するI型梁であるQ235である 位置の底3.5mmパターン底（か平らな版）、頑丈な16T容積トン数のための3つの車軸 12個の8.25R20鋼線のタイヤ、12の一致の鋼鉄縁 10厚くされた版ばね6つのフレーム、1つの道具箱、6組のブレーキ空気部屋 機械クランクを手で回されたアウトリガーの28トン前後、油圧アウトリガー前後（完全な油圧単位）。 電気道の完全な（二重エア ブレーキ、LEDの電子ライト） 3つの橋同期ブレーキ システム、他の標準的な装置。 |
||||||||||||||
